به گزارش وبلاگ مونوپاد، سامانه راداری گاما می تواند هدفی با سطح مقطع راداری نیم متر مربع مثل موشک کروز آمریکایی تاماهاوک را در 200 کیلومتری کشف کند. در عین حال امکان شناسایی هواپیماهایی با سطح راداری یک دهم درصد را دارد.

به گزارش وبلاگ مونوپاد به نقل از سرویس دفاع و امنیت مشرق، صبح روز شنبه 19 مرداد و با حضور فرمانده پدافند هوایی ارتش، از سامانه راداری فلق رونمایی شد که در حقیقت این سامانه راداری همان سیستم راداری گاما ساخت روسیه است که چندین سال پیش خریداری و به کشور وارد شده و حالا بعد از انجام یک سری مراحل تعمیرات سنگین و اساسی، مجددا آماده تحویل به یگان های عملیاتی شده است. به گفته فرماندهان قرارگاه پدافند، بیش از 2 هزار و 300 نفر ساعت کار روی این سامانه راداری انجام شده و این رادار مدتها غیر عملیاتی بوده اما اکنون آماده استفاده مجدد در سازمان رزم است.

این رادار از جمله سامانه های خاص راداری موجود در کشور است که تا به امروز کمتر به آن پرداخته شده است و با توجه به تکنولوژی بالا و حساسیت ویژه اجزاء آن، توان متخصصان صنایع دفاعی کشورمان در اورهال و بازآماد این سامانه بدون یاری کشور سازنده نشان می دهد اشراف کامل و دقیقی روی تمامی زیرسامانه های گاما وجود داشته تا امکان به روزرسانی و فعال سازی مجدد آن فراهم گردد.

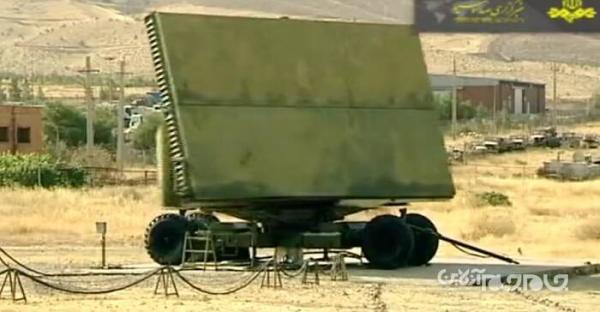

سامانه راداری فلق پدافند هوایی ارتش

گاما؛ راداری که در سکوت آمد

10 بهمن ماه سال 1392 در خبرگزاری های داخلی منتشر شد که بر اساس آن، امیر فرزاد اسماعیلی فرمانده وقت قرارگاه پدافند هوایی خاتم الانبیاء (ص) از مواضع پدافندی در استان سمنان بازدید نموده است. در این خبر برای اولین بار، نامی از رادار پیشرفته گاما و عملیاتی شدن آن در ایران، منتشر شد.

رادار گاما Gamma یکی از محصولات پیشرفته شرکت آلماز آنتنی به تعداد می آید. این رادار در دو گونه DE و S1E طراحی و ساخته شده است. موسسه مطالعاتی CSIS در گزارشی مربوط به سال 2010 درباره شرایط ایران و کشورهای حوزه خلیج فارس در حوزه های گوناگون از جمله نظامی اشاره ای به برنامه ایران برای در اختیار داشتن گونه DE این رادار مطرح نموده است. بر اساس این پیش فرض، به معرفی توانایی های این گونه از رادار گاما خواهیم پرداخت.

رادار گاما Gamma DE

سامانه Gamma DE یک مجموع راداری آرایه فازی فعال سه بعدی UHF در باند L است که وظیفه جستجو و کشف اهداف هوایی شامل پرنده های بال ثابت با سطح مقطع راداری پایین و بالگردها، موشکهای کروز و مهمات راهنمایی شونده و بعلاوه موشکهای بالستیکی تاکتیکی کوتاه و میان برد را بر عهده دارد. این سامانه معمولا به منظور راهنمایی و یاری به هواپیماهای رهگیر و یا سامانه های یکپارچه پدافند هوایی عمل می نماید. قابلیت شناسایی اهداف با سطح مقطع راداری پایین و بعلاوه مقاومت بالا در برابر جنگ الکترونیک دشمن از جمله نکات مثبت این سامانه راداری به شمار میرود.

یکی از قابلیتهای پیشرفته این سامانه توانایی کشف بدون یاری اهداف یا NCTR است. در این حالت رادار گاما با استفاده از ارتباط برقرار کردن بین نشانه های شناخته شده از هر هدف پرواز جداگانه، بررسی امواج بازتابانده شده از اهداف گوناگون و بعلاوه مشخصه های خاص پروازی هر هواگرد و بعلاوه در خصوص بالگردها با بررسی تغییرات موجود در امواج ایجاد شده در حرکت پره های بالگردها می تواند به شناسایی آنها اقدام کند.

رادار Gamma DE در رژه 31 شهریور سال 1396

در کنار سامانه راداری گاما، سیستمی برای مقابله با موشکهای ضد رادار با اسم Gazetchik E هم ارائه می گردد که وظیفه آن هشدار دادن در خصوص نزدیک شدن موشکهای ضد رادار پخش امواج گمراه کننده و فریب دادن موشکهای ضد رادار است. بعلاوه سامانه های پخش کننده چف و فلیر و بعلاوه دودزا هم برای این سامانه راداری تعبیه شده و در منابع رسمی اعلام شده که اندازه موفقیت این سامانه دربرابر موشک های ضد رادار در حدود 85 تا 95 درصد است. این سامانه بعلاوه می تواند سامانه های جستجوگر الکترو اپتیک موجود در مهمات راهنمایی شونده را هم از کار بیاندازد.

برد کشف هدف Gamma DE در برابر هدفی با سطح مقطع راداری 1 متر مربع، 400 کیلومتر و هدفی با سطح مقطع راداری 0.1 متر مربع 250 کیلومتر اعلام شده است. البته شرکت سازنده اعلام نموده که این رادار می تواند موشکهای بالستیک را که از ارتفاع بالا به سمت زمین می آیند را از فاصله 1111 کیلومتری شناسایی کند.

بر اساس اطلاعات موجود هواپیماهای جنگنده ای مثل اف 18 آمریکایی یا رافال فرانسوی دارای سطح مقطع راداری یک متر هستند و در عین حال موشک کروز آمریکایی تاماهاوک دارای سطح مقطع راداری نیم متر است. با این حساب می توان گفت این رادار توان کشف کروز معروف آمریکایی را در فاصله 200 کیلومتری دارد.

این سامانه راداری توان پوشش دادن تا ارتفاع 120 کیلومتری از سطح دریا را دارد. گاما می تواند در شرایط جوی سخت از دمای +50 تا -50 درجه سانتی گراد به عملیات بپردازد. این سامانه می تواند در رطوبت 98 درصد و بادهایی با سرعت 25 متر در ثانیه و در ارتفاع 2500 متری از سطح دریا عملیات کند. کل خدمه مورد احتیاج برای کار با این سامانه 5 نفر است. سامانه Gamma DE و متعلقات مربوط به آن بر روی دو دستگاه کامیون حمل می گردد و می تواند در مدت زمان 5 دقیقه برای کار آماده گردد. گونه کششی این رادار هم موجود است که زمان آماده سازی آن در حدود 20 دقیقه می باشد. این سامانه راداری از یک سیستم یکپارچه تشخیص دوست از دشمن بهره می برد. بهره بردن از قابلیت آرایه فازی فعال این قابلیت را به این رادار می دهد که بتواند در زوایای مثبت و منفی 60 درجه در سمت و ارتفاع را دارد.

سامانه Gazetchik E

استقرار این سامانه راداری در منطقه ای مانند سمنان (اگر طبق خبر قبلی، همچنان در همان محدوده مستقر باشد) ضمن آنکه عمق دفاعی کشورمان را از گزند سامانه های موشکی دشمن دور می نماید، توانایی انتقال این رادار به منطقه های را می دهد که دشمن هیچگونه اشرافی به وسیله سامانه های ماهواره ای خود ندارد و گاما در کنار کاستا، نبو، آگاه، قدیر و ثامن، شبکه ای مطمئن از سیستم های راداری را در اختیار نیروهای مسلح ایران قرار می دهد که عمدتا متحرک و با قابلیت جابجایی بالا هستند.

نکته مهم دیگر آن است که گاما همانند سایر رادارهای پیشرفته روسی مانند کاستا و نبو، توانایی مرتبط شدن با سامانه های دفاع هوایی موشکی مدرن روسی همانند اس-300 و اس-400 را دارد و در نتیجه این رادار به اسم تکمیل کننده این سامانه ها هم عمل می نماید. با توجه به اینکه پیش از ورود سامانه اس-300 به ایران، رادارهای نبو و کاستا در ساختار پدافند هوایی ایران وارد شده بودند، امروزه با عملیاتی شدن اس-300، اطلاعات این رادارها همانند نمونه های پیشرفته ایرانی در اختیار آتشبارهای موشکی دفاع هوایی قرار می گیرد و توان رزمی و شناسایی این سامانه، بیش از گذشته خواهد بود.

توجه به این نکته هم لازم است که با عنایت به ویژگی های ذکر شده به وسیله سازنده رادار گاما، بمب افکن بی 2 ساخت آمریکا که یکی از مهم ترین دارایی های نظامی این کشور است و با هزینه سرسام آور حدود 44 میلیارد دلار طراحی و ساخته شده (هزینه هر هواپیما در این خانواده از بمب افکن های راهبردی حدود 2 میلیارد دلار است) امکان کشف و شناسایی به وسیله این رادار را دارد.

این بمب افکن برای نفوذ به داخل منطقه ها شدیدا حفاظت شده و پرتاب موشک های کروز یا بمب های راهنمایی شونده بسیار سنگین توسعه پیدا نموده و اگرچه در بحث سطح مقطع راداری، عدد مربوط به این بمب افکن از جمله اسرار بسیار مهم برای نیروی هوایی آمریکاست اما سایت معتبر گلوبال سکیوریتی 3 عدد را برای این بحث اعلام نموده که در تصویر بالا به آنها اشاره شده است. یکی از این اعداد به دست آمده، یعنی سطح مقطع یک دهم درصد، دقیقا مطابق با ویژگی های کشف و شناسایی رادار فلق و دیگری یعنی 7 دهم درصد هم برای این سامانه راداری، کاملا در دسترس است. با این اوصاف، گران ترین پرنده نظامی دنیا دیگر از تیررس سامانه های پدافندی کشورمان در امان نخواهد بود.
